Expoof d Type Çakar Sinyal Armatürü - Alüminyum Aydınlatma Armatürleri

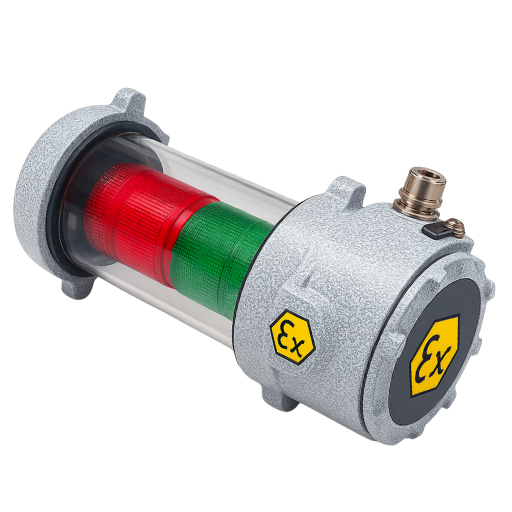

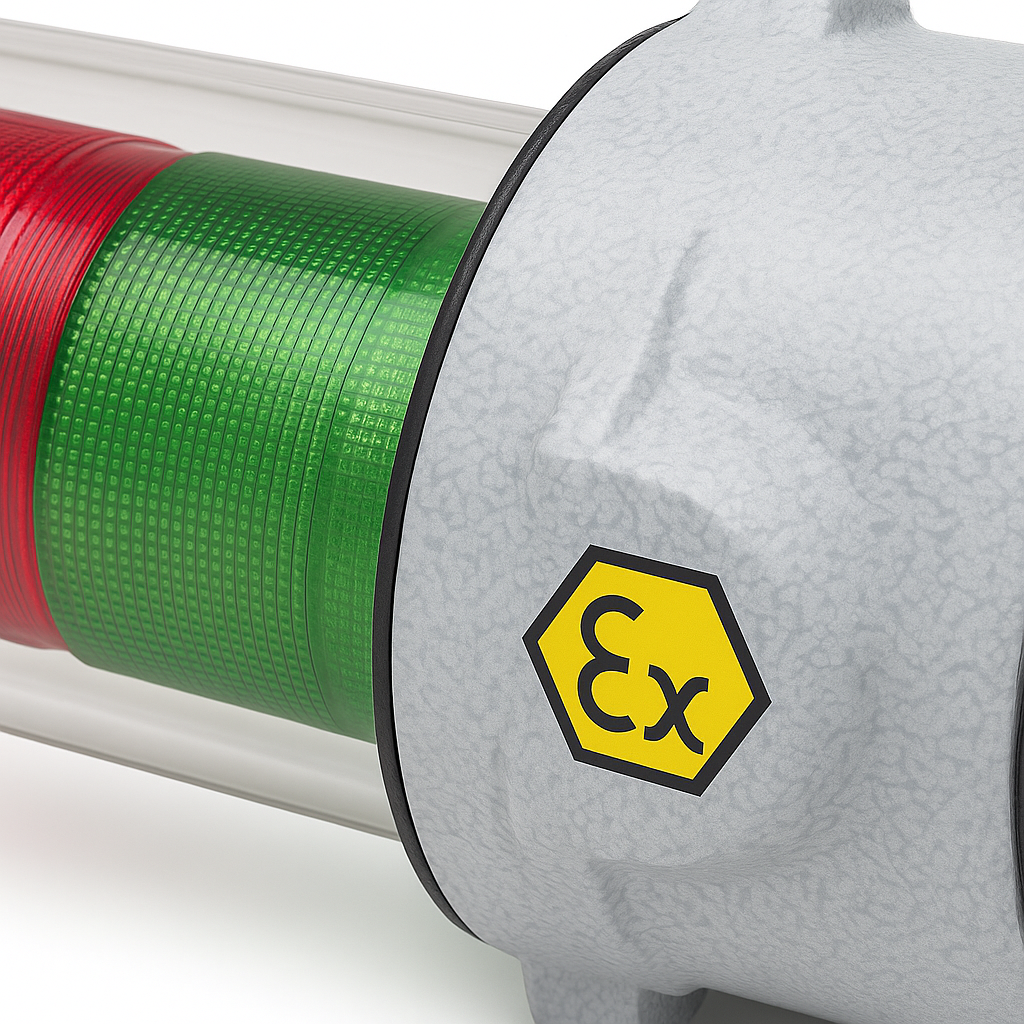

D Type Zone 1 Çakar Armatür, muhtemel patlayıcı ortamlar için özel olarak tasarlanmış exproof sinyal ve uyarı armatürüdür. 24V DC çalışma gerilimi ile güvenli enerji kullanımı sağlayan bu ürün, patlama riski bulunan alanlarda görsel uyarı amaçlı kullanılır. Polikarbon cam yapısı yüksek ışık geçirgenliği sunarken, alüminyum alaşımlı gövdesi darbelere, ısıya ve kimyasal etkilere karşı dayanıklılık kazandırır. Alev sızdırmaz tasarımı iç patlamaların dış ortama ulaşmasını engeller ve güvenlik seviyesini en üst düzeye çıkarır.
İki veya üç renkli ışık seçeneğiyle (kırmızı, yeşil veya sarı) üretilen D Type Zone 1 Çakar Armatür, proses kontrolü, durum bildirimi ve uyarı sistemlerinde etkili bir görsel sinyal çözümüdür. LED teknolojisi sayesinde düşük enerji tüketimiyle yüksek parlaklık elde edilir. IP66 koruma sınıfı, suya, toza ve dış etkenlere karşı maksimum koruma sağlar. Kompakt tasarımı sayesinde dar alanlara kolay monte edilebilir. Titreşim ve sıcaklık değişimlerine dayanıklı yapısı, endüstriyel tesislerde uzun ömürlü kullanım avantajı sunar.
Dünyaex mühendisliğiyle geliştirilen D Type Zone 1 Çakar Sinyal Armatür, yerli üretim kalitesi ve exproof güvenlik standartlarıyla üretilmiştir. Muhtemel patlayıcı gaz ve toz bulunan bölgelerde güvenli uyarı ve sinyalizasyon sağlar. Yüksek performansı, düşük bakım ihtiyacı ve esnek renk seçenekleriyle endüstriyel işletmelerin güvenlik sistemlerinde ideal çözümdür. Dünyaex’in kalite ve mühendislik gücüyle tasarlanan bu ürün, hem güvenlik hem dayanıklılık açısından sektörde öne çıkan bir modeldir.
Sertifikalar ve Koruma Sınıfları
Sipariş verirken herhangi bir karışıklık ve gecikme yaşanmaması açısından Dünyaex olarak, ürünlerimizin her biri için belirlediğimiz özel ürün kodları, sizin için en uygun çözümü hızlıca bulmanızı sağlar.
Genel Ürün Kodu - EVFT.S
Watt seçeneklerine göre
EVFT2x18.S olarak üretilmektedir.
Sipariş aşamasında belirtilmesi önem taşımaktadır.
ATEX Direktifi, patlayıcı atmosferlerin oluşabileceği ortamlarda kullanılan ekipman ve koruyucu sistemler için Avrupa Birliği tarafından belirlenen bir güvenlik standardıdır. Bu direktif, yanıcı gazlar, buharlar, tozlar veya sislerle çalışan tesislerde güvenliği sağlamak amacıyla ekipmanların uygun tasarım, üretim ve kullanımını düzenler.
II 2G Ex db IIB T6 Gb
II 2D Ex tb IIIC T85°C Db, IP 66
Exproof ürünlerde ortam sıcaklığı, ekipmanın güvenli bir şekilde çalışabileceği minimum ve maksimum sıcaklık aralığını ifade eder.
-20°C < ta < + 50°C
Zone ortamlar, patlayıcı gazlar veya tozların bulunma olasılığına göre sınıflandırılan tehlikeli alanlardır. Gaz ortamlarında, Zone 0 sürekli veya uzun süreli patlayıcı atmosferin bulunduğu alanları ifade ederken, Zone 1 bu atmosferin normal çalışma sırasında zaman zaman oluşabileceği yerlerdir. Zone 2 ise patlayıcı atmosferin normalde bulunmadığı ancak kısa süreliğine oluşabileceği alanları kapsar. Toz ortamlarında ise Zone 20, sürekli veya uzun süre patlayıcı tozların mevcut olduğu alanları tanımlar. Zone 21, tozların normal çalışma sırasında zaman zaman bulunabileceği, Zone 22 ise bu tozların nadiren ve kısa süreli olarak görülebileceği alanlardır. Zone sınıflandırması, güvenlik önlemleri ve ekipman seçimi açısından kritik bir rol oynar ve patlama riskini minimize etmek için kullanılır.
Ürün Koruma Bölgeleri : Zone 1&21-2&22
Teknik Veriler
| Malzeme: | Aluminyum Gövde, Polikarbon Cam |
| IP Sınıfı: | IP66 |
| Uygun Çalışma Ortam Sıcaklığı: | -20°C < ta < + 55°C |
| Etiketleme: | II 2G Ex db IIB T6 Gb |
| II 2D Ex tb IIIC T85°C Db, IP 66 | |
| Sızdırmazlık Contası: | Yüksek Sıcaklık ve Dayanıma Sahip O-ring.- Silikon Kablo |
| Kablo Rakor Girişleri: | 2×1/2″ kablo rakoru girişi. |
| Bağlantı Yöntemi: | Dişli Kapak, giriş çıkış uygun klemens, 2 adet metal montaj ayağı |
| Ampul Tipi: | |
| 2x18W Led Lamba | |
| Uygun Çalışma Voltaj Aralığı: | 220-240V |
| Frekans Aralığı: | 50-60 Hz |
| Boya: | Elektrostatik Toz boya |
| Montaj Aksesuarları: | 2 adet elektrostatik boyalı, metal montaj ayağı. |
| Acil Durum Kitli Versiyonlar: | EVFT.EX Serisi armatürlere, 1 ve 3 saatlik acil kit uygulanabilir. |
Teknik Çizimler ve Ölçülendirme
| Ürün Kodu | A [mm] | B [mm] | C [mm] | D [mm] | Opsiyonel Özellik |
|---|---|---|---|---|---|
| EVF2X18S | 400 | 170 | 135 | 155 | Acil Kit (1 yada 3 saatlik) |
D Type EVFT.S Sinyal Armatür Önemli Notlar
D Type EVFT.S Sinyal Armatürlere opsiyonel olarak rakor, kör tapa, eklenebilmektedir.
*** Siparişte bunların belirtilmesi ürünün siz değerli müşterilerimize eksiksiz ve zamanında ulaşma sürecini daha da hızlandıracaktır.
EVFT.S Serisi Aydınlatma Armatürlerinde herhangi bir ekstra değişiklik için bilgi verilmediği takdirde Kablo Giriş-Çıkış deliği (Rakor ve/veya Kör Tapa kullanılacak şekilde) ölçüsü standart olarak 1/2″ ve gaz diş olarak hazırlanmaktadır.
Kullanım Kılavuzu ve Garanti Kapsamları
Kullanım Kılavuzu ve Garanti Belgesi indirmek için tıklayınız…
Kullanım Kılavuzu ve Garanti Belgesi
İndirilebilir Ürün Dosyaları
D Type EVFT.S Serisi Sinyal Armatürleri hakkında tüm verilere ulaşmak ve datasheet dosyasını indirmek için aşağıda bulunan linke tıklayınız…
EVFT.S DATASHEET
EVFT.S Serisi Exproof Sinyal Armatürlerinin atex sertifikasına ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
ÜRÜN ATEX SERTİFİKASI
Exproof Tüm Ürünlerimizin Özellikleri ve Teknik Dosyalarını barındıran kataloğumuza ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
